TH/HL環鏈斗式提升機

簡述TH/HL環鏈斗式提升機牽引件選用優質合金鋼高強度圓環鏈，可用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料，輸送物料溫度不超過250℃，環鏈斗式提升機中部機殼分單、雙通道兩種形式，輸送量比普通機型提高30%以上。

輸送量：365立方/時

提升高度：40米

適用物料：煤、水泥、石灰石、碎石、砂子、化肥、糧食等

應用領域：水泥廠、冶金、建材、化工、礦產等行業

無需擔心物料成品達不到您的需求，我們提供免費試機和產品定制

產品實拍現場視頻型號配置

訂購咨詢

具體報價請致電
0373-268 2345

產品介紹
產品優勢
工作原理
產品價格
在線咨詢

環鏈斗式提升機產品概述

圓環鏈條為牽引件提升高度達40米

TH/HL環鏈斗式提升機也叫環鏈式斗式提升機,簡稱環鏈提升機，環鏈斗提機，采用環形鏈條帶動料斗提升物料，采用混合式或重力卸料，挖取式裝料，中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。

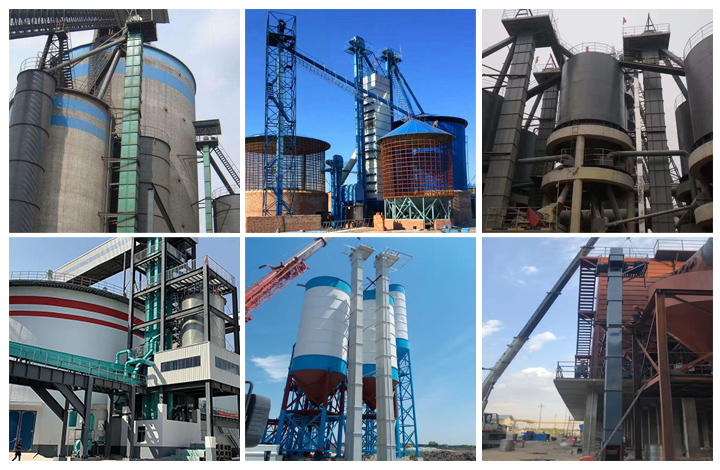

環鏈斗式提升機應用

環鏈斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

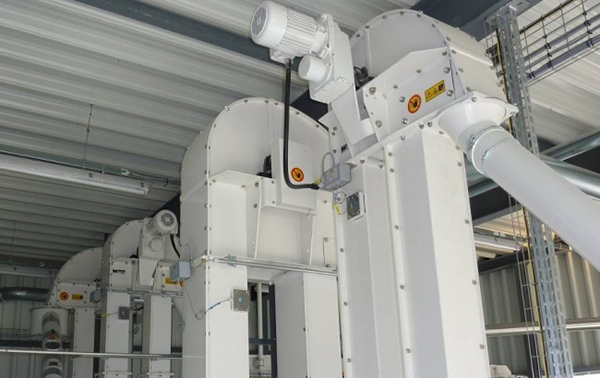

現場視頻

環鏈斗式提升機牽引件用優質合金鋼高度圓環鏈，可自動張緊，避免打滑和脫鏈，提升輸送量比普通機型提高30%以上

環鏈斗式提升機主要特點

環鏈斗式提升機特點

1、輸送量大，相同斗寬的TH型斗式提升機型與HL型斗式提升機型相比，輸送量增大近一倍；

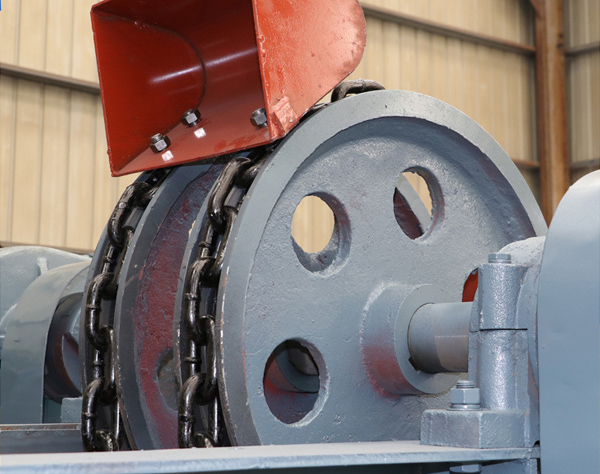

2、采用組裝式鏈輪，有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；

3、機身下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；

4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉強度和耐磨性，使用壽命長。本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5噸/m3的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。

環鏈斗式提升機工作原理

HL型斗式提升機由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。牽引機構是兩根環形鏈條. HL型斗式提升機，由運動部分（料斗與牽引鏈條）。

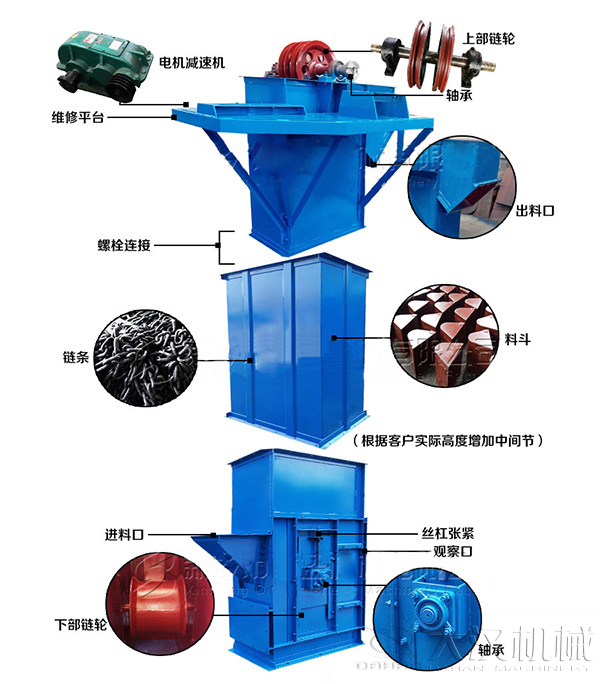

環鏈斗式提升機結構

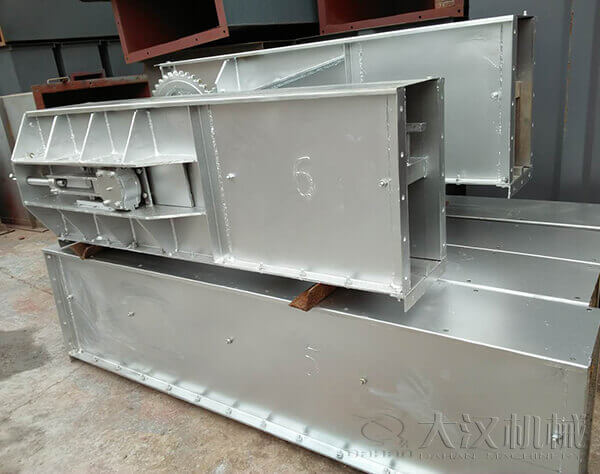

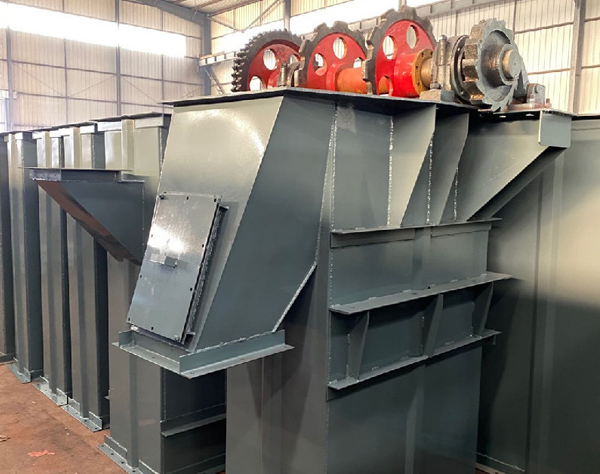

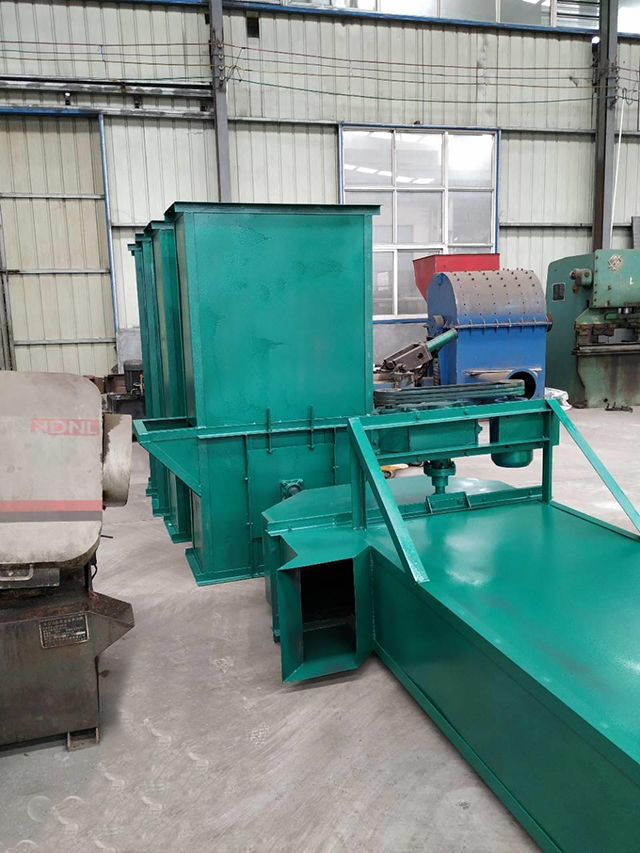

產品實拍

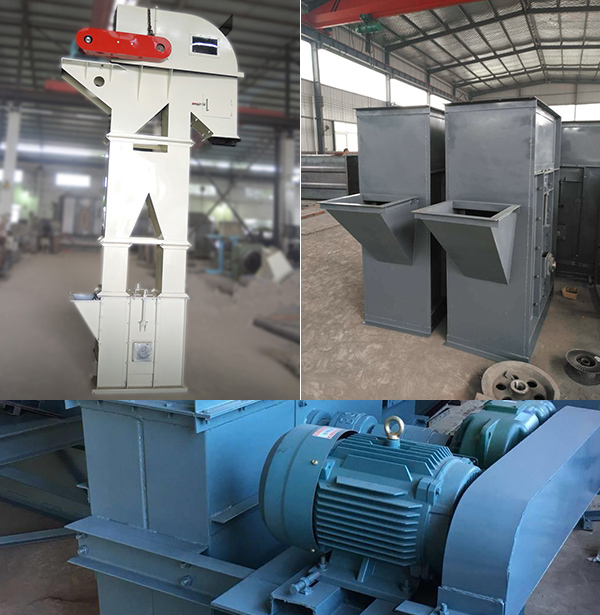

環鏈斗式提升機圖片

環鏈斗式提升機技術參數

型號	TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量（m3/h）	21	36	36	56	45	70	68	110	87	141	141	220
斗寬	315		400		500		630		800		1000
斗容（L）	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距	500		600		688		688		920		920
鏈條規格	Φ18×50		Φ18×50		Φ22×86		Φ22×86		Φ26×92		Φ26×92
鏈條節徑	630		710		800		900		1000		1250
斗速（m/s）	1.4		1.4		1.5		1.5		1.6		1.6
物料量大塊	45		55		65		75		85		100

注意：

1、環鏈斗式提升機表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

2、TH型斗提機料斗用途：

Zh—中深斗：輸送濕粘性物料，如糖、濕細沙等。

Sh—深斗：輸送重的粉狀至小塊狀物料，如水泥、砂、煤等。

3、HL型斗提機料斗的用途：

Q—淺圓底料斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。

S—深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。

型號	料斗型式	輸送量（m3/h）	斗寬	斗容（L）	鏈條規格	鏈條節徑	斗速（m/s）	物料量大塊
TH315	21	315	3.75	500	Φ18×50	630	1.4	45
TH315	36	315	6	500	Φ18×50	630	1.4	45
TH400	36	400	5.9	600	Φ18×50	710	1.4	55
TH400	56	400	9.5	600	Φ18×50	710	1.4	55
TH500	45	500	9.3	688	Φ22×86	800	1.5	65
TH500	70	500	15	688	Φ22×86	800	1.5	65
TH630	68	630	14.6	688	Φ22×86	900	1.5	75
TH630	110	630	23.6	688	Φ22×86	900	1.5	75
TH800	87	800	23.3	920	Φ26×92	1000	> 1.6	85
TH800	141	800	37.5	920	Φ26×92	1000	> 1.6	85
TH1000	141	1000	37.6	920	Φ26×92	1250	> 1.6	100
TH1000	220	1000	58	920	Φ26×92	1250	> 1.6	100
