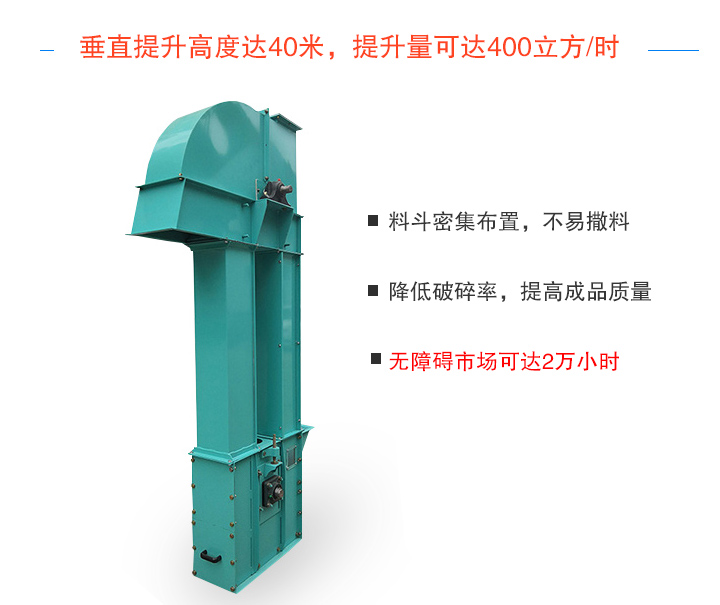

斗式提升機

斗式提升機主要采用鏈條或皮帶為牽引件，用于垂直提升經破碎后的粉狀、顆粒狀或塊狀物料，物料溫度在250℃以下，提升過程中無撒料、無溢料、無粉塵污染。

廠家價格：17000-40000元30天價保，多買優惠-滿2臺享9折優惠

提升量

400立方/時

提升高度

40米

斗速

1.25-2米/秒

型號配置一覽表

輸送物料：混凝土、水泥、石灰、焦炭、銅屑、礦粉、礦石、沙子、化肥等

選擇類型

訂購咨詢

具體報價請致電
0373-268 2345

產品介紹
產品優勢
工作原理
產品價格
在線咨詢

產品簡介

斗式提升機產品簡介

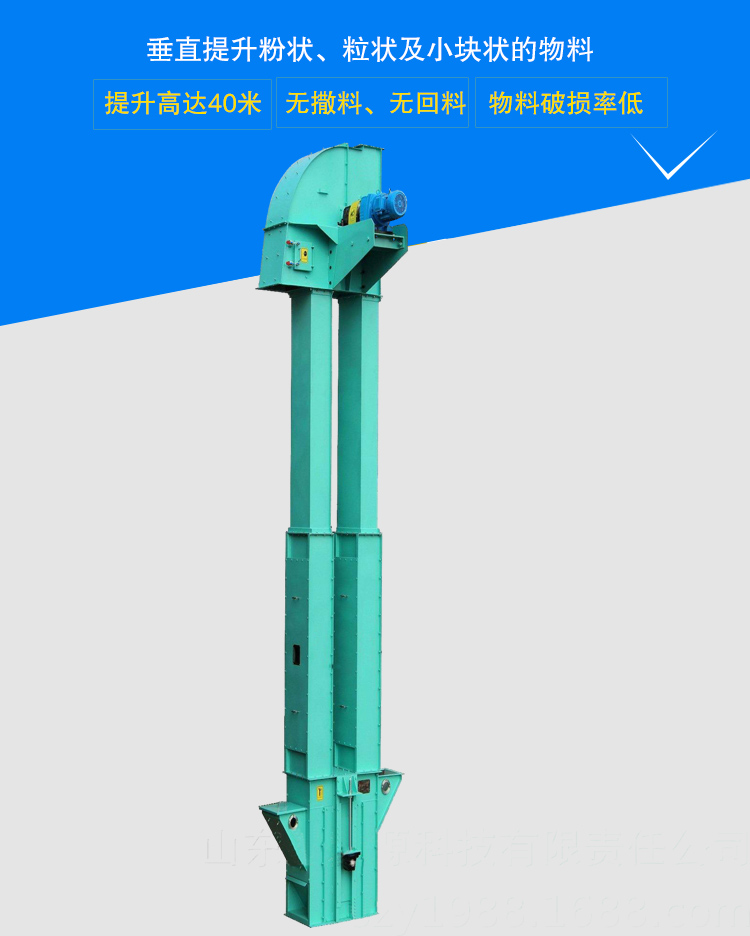

斗式提升機利用均勻固接于無端牽引構件上的一系列料斗，垂直提升粉狀、粒狀及小塊狀的無磨琢性及磨琢性小的物料，包含TD/D型斗式提升機、Z型斗式提升機、NE型板鏈斗式提升機、TH/HL環鏈斗式提升機等，根據輸送量可調節提升速度，尺寸可以按照用戶實際需要設計，斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

TD/D型斗式提升機

橡膠帶為牽引件，物料溫度60℃-120℃

輸送量：400立方/時

提升高度：40米
Z型斗式提升機

水平-垂直-水平組合輸送，可單點或多點加料，卸料

輸送量：100立方/時

提升高度：100米
NE型板鏈斗式提升機

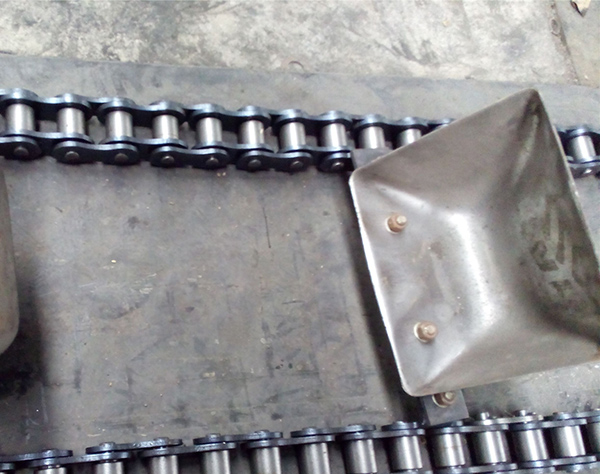

采用板式鏈條為牽引件，物料溫度≤250℃

輸送量：800立方/時

提升高度：40米
TH/HL環鏈斗式提升機

采用環形鏈條為牽引件，物料溫度≤250℃

輸送量：365立方/時

提升高度：40米

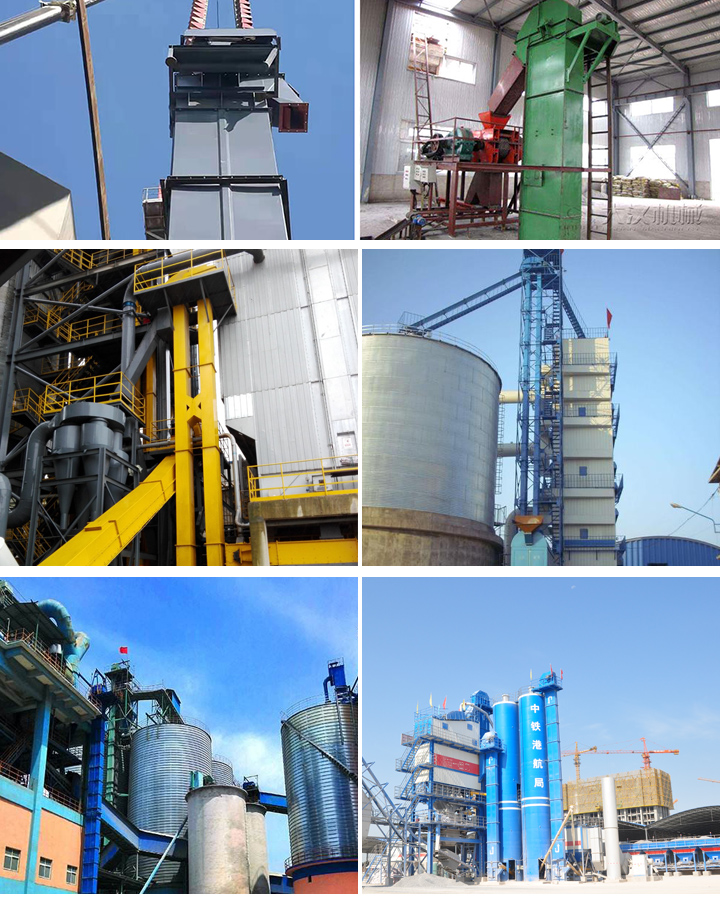

現場視頻

斗式提升機垂直提升銅屑

產品優勢

斗式提升機特點

1、提升范圍廣

斗式提升機能夠提升粉狀、小顆粒狀物料，也能提升琢磨性較大的物料，而且對于高溫物料，大漢斗式提升機也能有效提升。

2、輸送量大

斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料，可達1000m³/h。

3、驅動功率小

采用流入式喂料、誘導式卸料、大容量料斗密集型布置，所以在物料提升過程基本不會出現回料及挖料現象，無效功率小

4、使用壽命長

斗式提升機采用流入式喂料，無需使用料斗挖取，所以與物料之間不會發生擠壓和碰撞，從而可以減少設備的磨損，可以有效延長篩網的適用壽命。

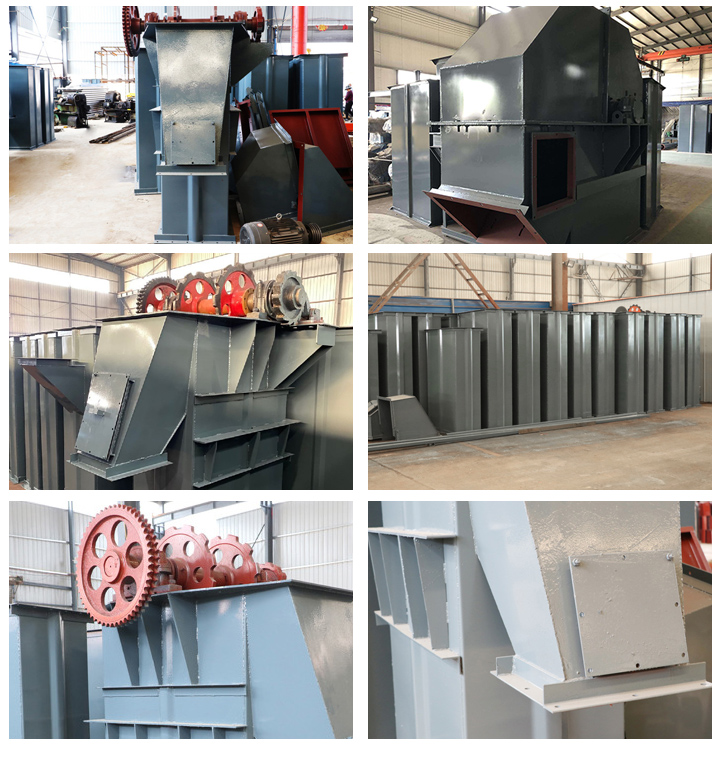

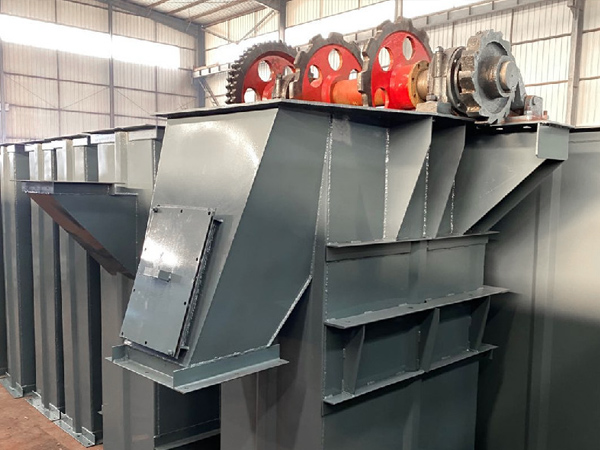

產品實拍

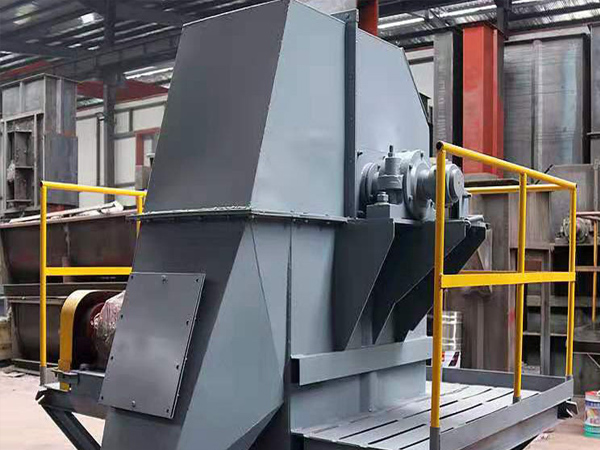

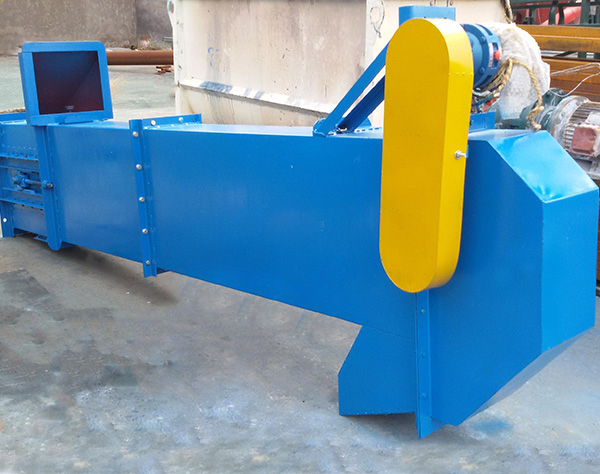

斗式提升機產品實拍

工作原理

斗式提升機原理視頻

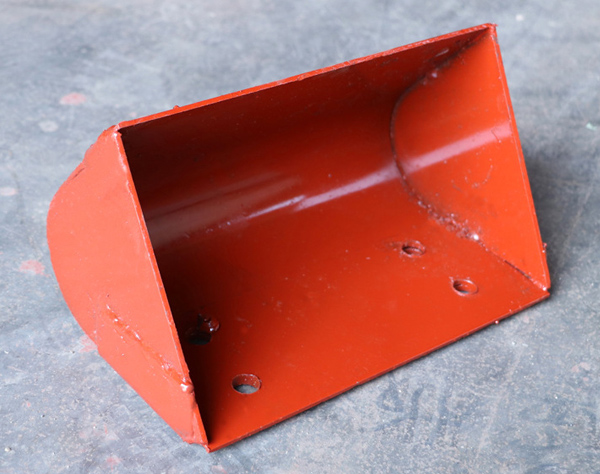

斗式提升機主要由驅動裝置，料斗、頂部以及底部滾筒（鏈輪）、膠帶（牽引鏈條）、裝緊裝置和機殼等部位組成。

料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。

技術參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

型號	料斗形式	輸送量（m3/h））	物料量大塊	型號	料斗形式	輸送量（m3/h））	物料量大塊
TD160	Q	5.4	25	TD500	Q	38	60
TD160	h	9.6	160	TD500	h	70	60
TD160	zD	9.6	25	TD500	zD	58	60
TD160	Sd	16	25	TD500	Sd	92	60
TD250	Q	12	35	TD630	h	85	60
TD250	h	22	35	TD630	zD	89	60
TD250	zD	23	35	TD630	Sd	142	70
TD250	Sd	35	35	TD160	Q	4.7	70
TD315	Q	17	45	TD160	S	8	25
TD315	h	30	45	TD250	Q	18	25
TD315	zD	25	45	TD250	S	22	35
TD315	Sd	40	45	TD350	Q	25	35
TD400	Q	24	55	TD350	S	42	45
TD400	h	46	55	TD450	Q	50	45
TD400	zD	41	55	TD450	Q	50	55
TD400	Sd	66	55	TD450	S	72	55
