多層直線振動篩

多層直線振動篩產品介紹

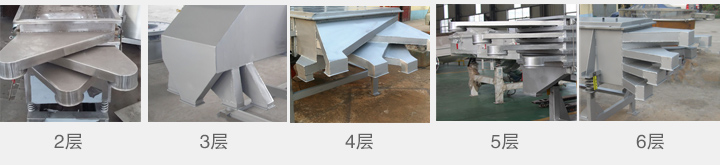

多層直線振動篩采用多層篩網設計，篩面層數有2層、3層、4層、5層、6層，可以將物料分成不同規格，常用的有不銹鋼和碳鋼兩種材質，常規型號有520、525、1020、1025、1030等，也可根據客戶的要求來特殊定做。

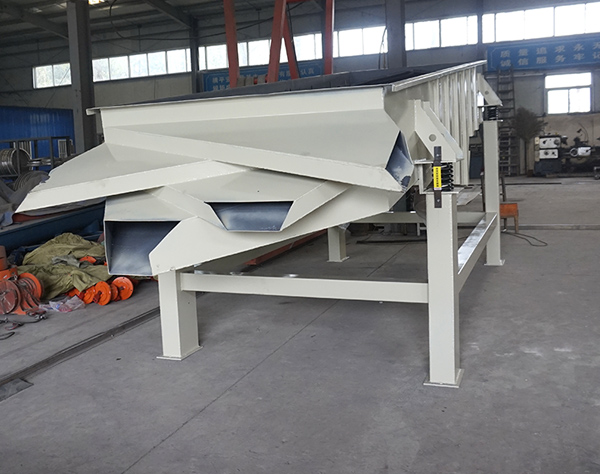

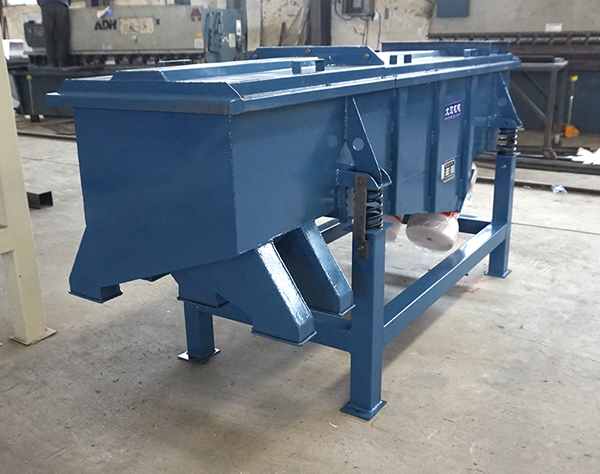

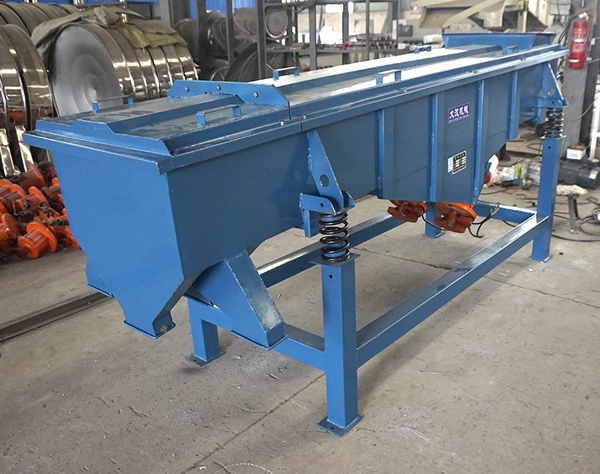

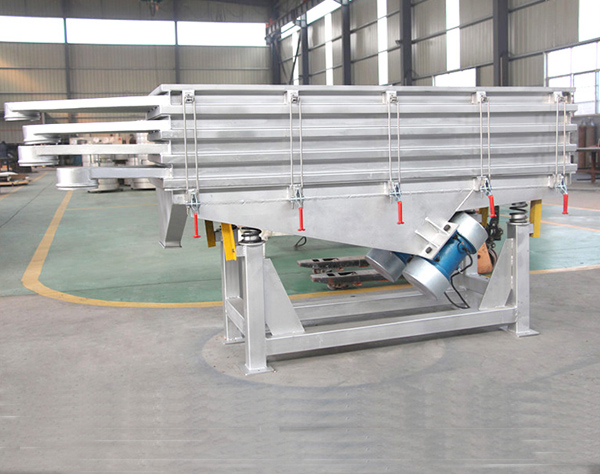

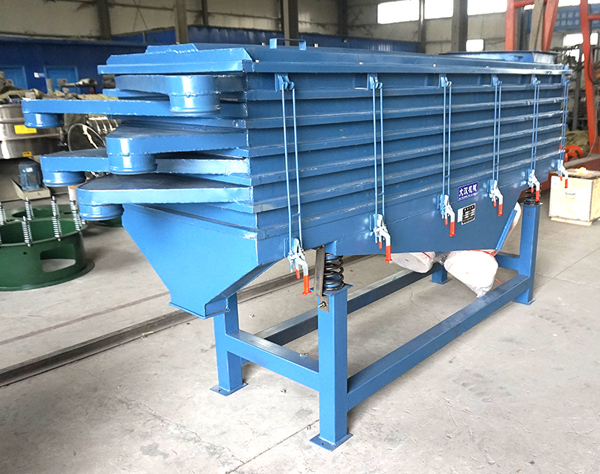

產品實拍

視頻展示

多層直線振動篩應用范圍

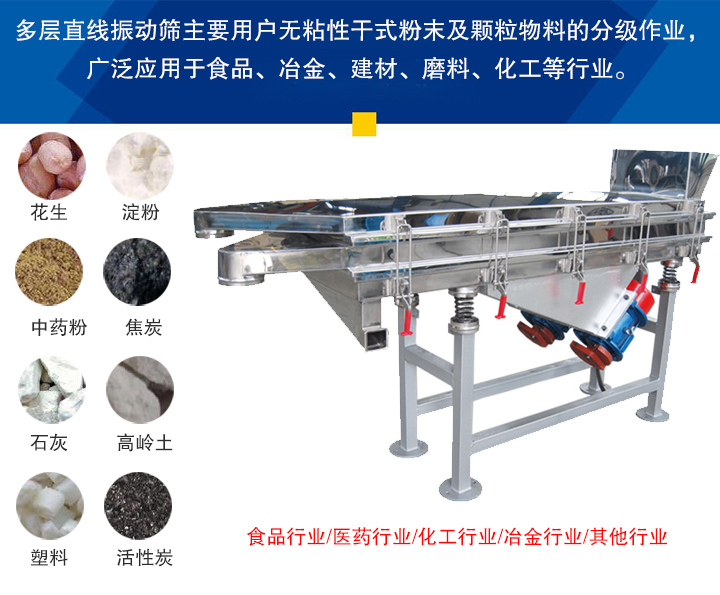

多層直線振動篩主要用戶無粘性干式粉末及顆粒物料的分級作業，廣泛應用于食品、冶金、建材、磨料、化工等行業。

食品行業：花生、大豆、芝麻、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、樹脂、涂料等。

冶金行業：二氧化錳、電解銅粉、耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料、磨料、助劑、活性炭等。

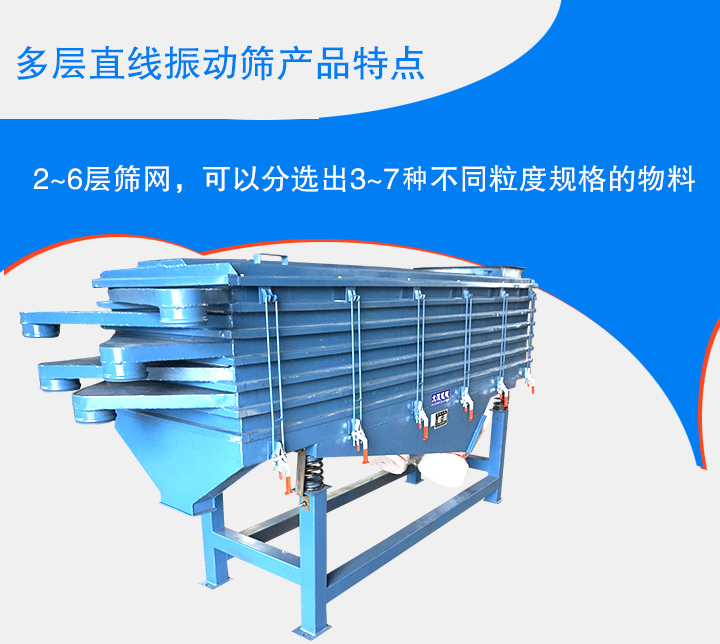

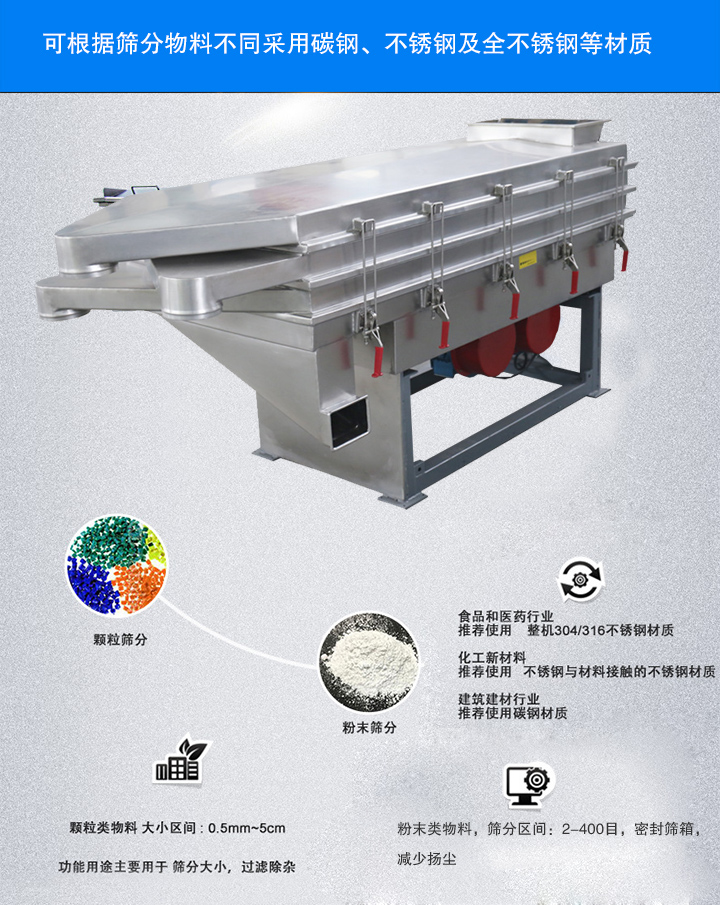

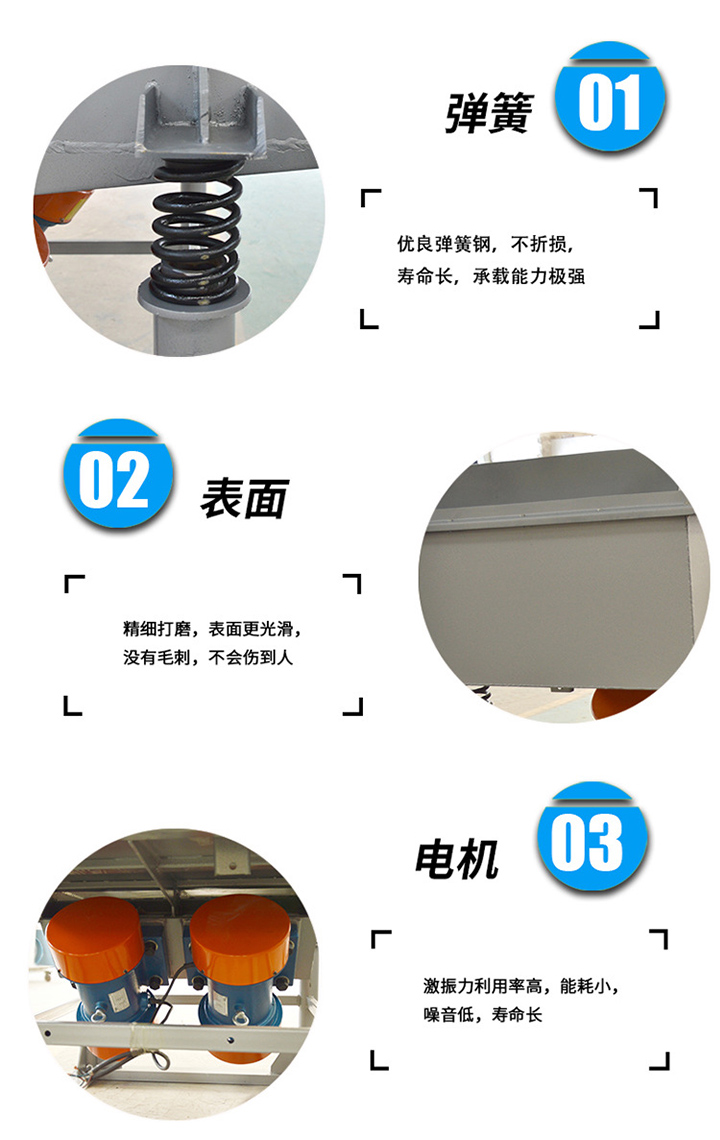

多層直線振動篩特點

多層直線振動篩結構說明

多層直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

振動電機：主要動力來源，安裝方式可分為上振式、下振式、側振式三種。

電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

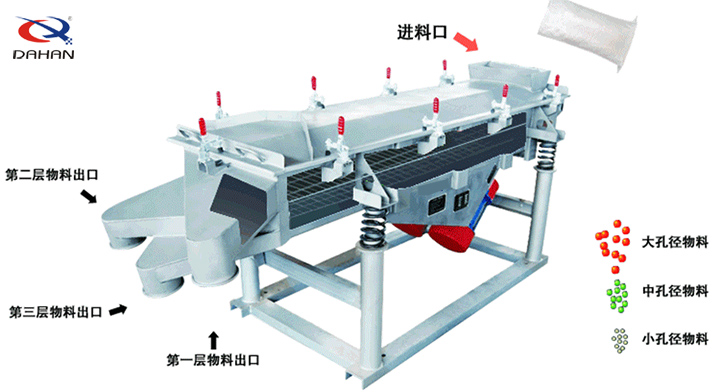

多層直線振動篩工作原理

采為雙振動電機驅動，當物料從給料機均勻地進入篩分機的進料口時，兩臺電機通過同步、反向旋轉時所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，在激振力和物料自重力的共同作用下，使物料在篩面上被拋起向前作直線運動，物料通過多層篩網產生數種規格的篩上物、篩下物，然后又分別從各自的出口排出，從而達到篩分的目的。

多層直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF520	500×2000	1	2-400	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
2DZSF520		2		0.05-5		6-7	2×0.37	45-60	2199×808×878
3DZSF520		3		0.03-5		4-6	2×0.37	45	2256×808×938
DZSF525	500×2500	1		0.06-8		5-7	2×0.37	45-60	2462×808×848
2DZSF525		2		0.06-8		4-6	2×0.37	45	2699×808×878
3DZSF525		3		0.06-8		6-8	2×0.55	45-60	2750×808×938
4DZSF525		4		0.1-15		5-7	2×0.55	45	2813×808×1000
5DZSF525		5		0.08-15		5-7	2×0.55	45	2883×808×1060
6DZSF525		6		0.07-15		6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20		6-8	2×0.55	45-60	2152×1320×900
2DZSF1020		2		0.11-20		5-7	2×0.55	45-60	2219×1320×960
3DZSF1020		3		0.10-2		5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15		4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15		4-8	2×0.75	45-60	2420×1320×1160
6DZSF1020		6		0.01-15		4-8	2×0.75	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15		5-7	2×0.75	45	2203×1320×900
2DZSF1025		2		0.18-15		5-7	2×0.75	45	2269×1320×960
3DZSF1025		3		0.07-15		6-8	2×0.75	45-60	2336×1320×1030
DZSF830	800×3000	1		0.1-20		6-8	2×0.55	45-60	3080×1098×1120
2DZSF830		2		0.1-20		6-8	2×0.55	45-60	3140×1098×1180
3DZSF830		3		0.1-20		6-8	2×0.55	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20		6-8	2×0.75	45-60	3152×1340×1120
3DZSF830		2		0.1-20		6-8	2×1.1	45-60	3219×1340×1120
3DZSF1030		3		0.1-20		6-8	2×1.1	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23		6-8	2×1.1	45-60	2480×1520×1100
2DZSF1224		2		0.1-23		6-8	2×1.1	45-60	2540×1520×1160
3DZSF1224		3		0.1-23		6-8	2×1.5	45-60	2600×1520×1220

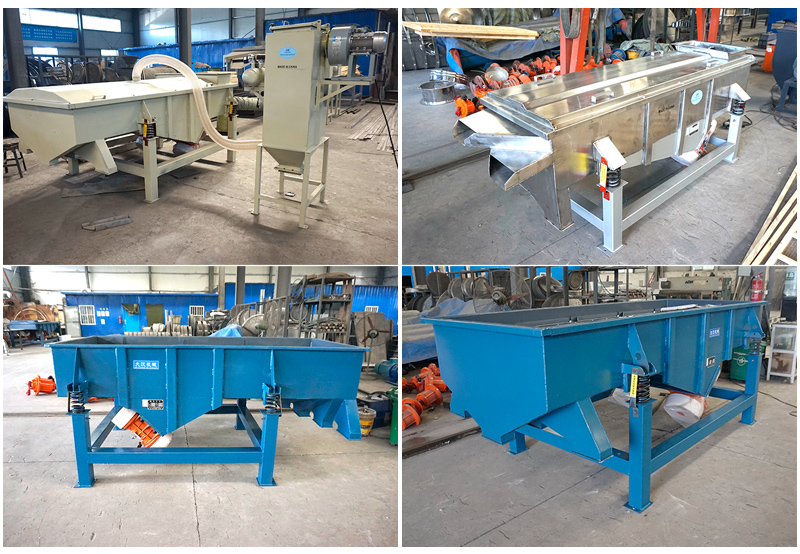

多層直線振動篩車間展示
