皮帶伸縮機有哪些機構組成？

伸縮皮帶機是在普通的帶式輸送機上增加了伸縮機構，使得皮帶機可以在長度方向上自由伸縮。使用者可以按照自己的要求調節按鈕，隨時控制輸送機的長度。在裝有自動升降裝置的型號上，使用者還可以隨時控制輸送機端部的高度。 那么伸縮皮帶機有哪些機構組成？如下所示

伸縮式皮帶輸送機分為固定部分和非固定部分兩大部分，固定部分由機頭傳動裝置、儲帶裝置、收放膠帶裝置等組成；非固定部分由無螺栓連接的快速可拆支架、機尾等組成。

皮帶伸縮機有哪些機構組成？

(1)機頭傳動裝置

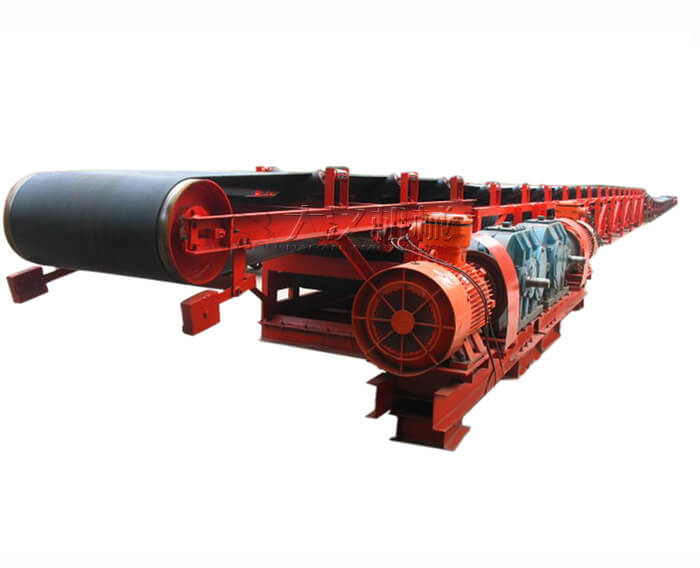

機頭傳動裝置由傳動滾筒、減速器、液力聯軸器、機架、卸載滾筒、清掃器組成。

機頭傳動裝置是整個輸送機的驅動部分，兩臺電機通過液力聯軸器、減速器分別傳遞轉距給兩個傳動滾筒，用齒輪傳動時，應卸下一組電機、液力聯軸器和減速器。

(2)收放膠帶裝置

位于張緊絞車的后部，它由機架、調心托輥、減速器、電動機、旋桿等組成，其作用是將膠帶增補到輸送機機身上或從輸送機機身取下，機架的兩端和后端，各裝一旋桿，當增加或減少膠帶時用以夾緊主膠帶，調心托輥組供卷筒收放膠帶時導向，工作時將卷筒推進機架的一端用尾架頂起，另一端頂在減速器出軸的頂尖上，開動電動機通過減速器出軸的撥盤帶動卷筒，收卷膠帶，放出膠帶，放出膠帶時不開電機由外拖動卷筒反轉，在不工作時活動軌可用插銷掛在機架上，以縮小寬度，在活動軌上方應設置起重裝置懸吊卷筒，巷道寬度可視具體情況適當拓寬，以利膠帶收入時操作。

(3)中間架

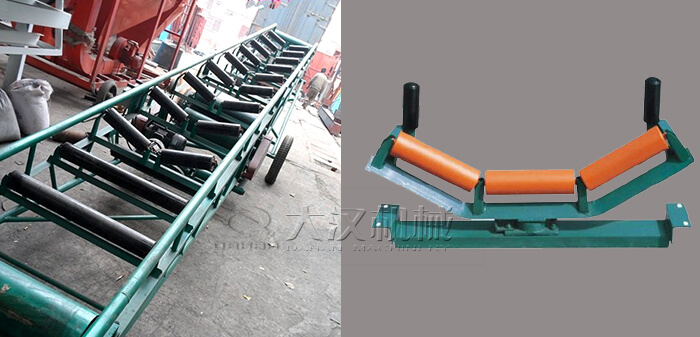

由無螺栓連接的快速可拆支架，由H型支架、鋼管、平托輥和掛鉤式槽形托輥、“V”型托輥等組成，是機器的非固定部分，鋼管可作為拆卸的機身，用柱銷固裝在鋼管上，用小錘可以打動，掛鉤式槽形托輥膠接式，槽形角30°，用掛鉤掛在鋼管的柱銷上，掛鉤上制動的圓弧齒槽，托輥就是通過齒槽掛在柱銷上的，可向前向后移動，以調節托輥位置控制皮帶跑偏。

(4)上料裝置、下料裝置

上料裝置安裝在收放裝置后邊，由轉向轉導向接上料段，運送的物料從此段裝上運至下料段，下料裝置由下料段一組斜托輥將物料卸下，下料段直接極為，機尾由導軌和機尾滾筒座組成，導軌一端用螺栓固定在中支座上，并與另一導軌的前端用柱銷膠接，藉以適應底板的不平，機尾滾筒與儲帶裝置中的滾筒結構相同，能互換，其軸線位置可用螺栓調節，以調整輸送帶在機尾的跑偏，機尾滾筒前端設有刮煤板，可使?jié)L筒表面的碎煤或粉煤刮下，并收集泥槽中，用特制的拉泥板取出，機尾加上裝有緩沖托輥組，受料時，可降低塊煤對膠帶的沖擊，有利于提高膠帶壽命。

2，伸縮皮帶機規格

輸送機節數：二節式、三節式、四節式。

輸送帶的寬度：500、600、700、800、1000、1200mm。

皮帶輸送速度可選擇：定速或變速。

皮帶輸送方向可選擇：單向或雙向輸送物料。

皮帶輸送傾角可選擇：水平、固定傾角或自動升降。

輸送機固定段底座可選擇：固定式或移動式。

輸送速度：<30米/分鐘。 輸送機承載量：<70公斤/米。

對于“伸縮皮帶機有哪些機構組成”小編就介紹到這里，若大家還有其他疑問可咨詢新鄉大漢客服人員。
