直線振動篩結構設計及應用

直線振動篩是精細篩分中一種使用比較廣泛的一種篩分設備，主要用于篩分干式粉末及顆粒物料，廣泛用于食品、醫藥、化工、冶金、建材、煤炭行業，大漢直線振動篩采用合理化設計以利于其發揮更好的篩分效果，接下來我們一起來了解一下吧。

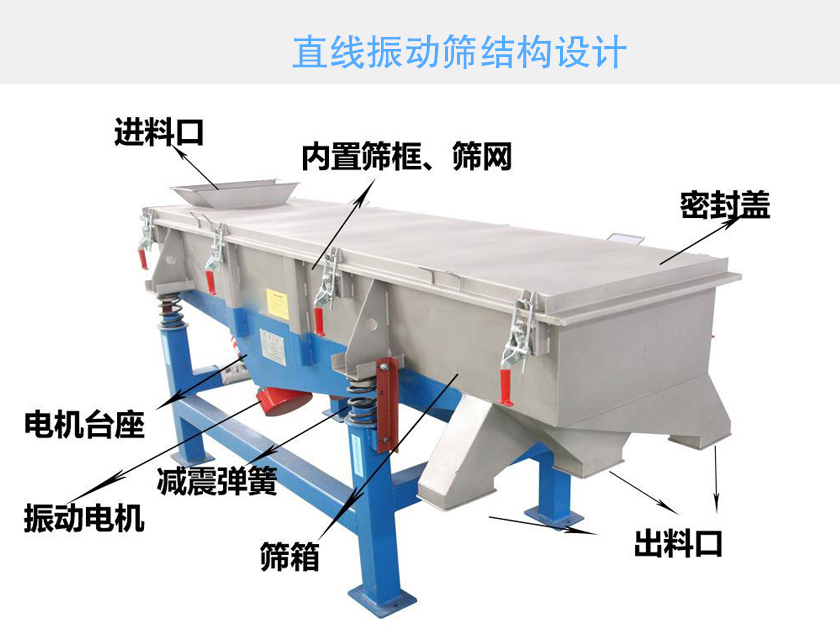

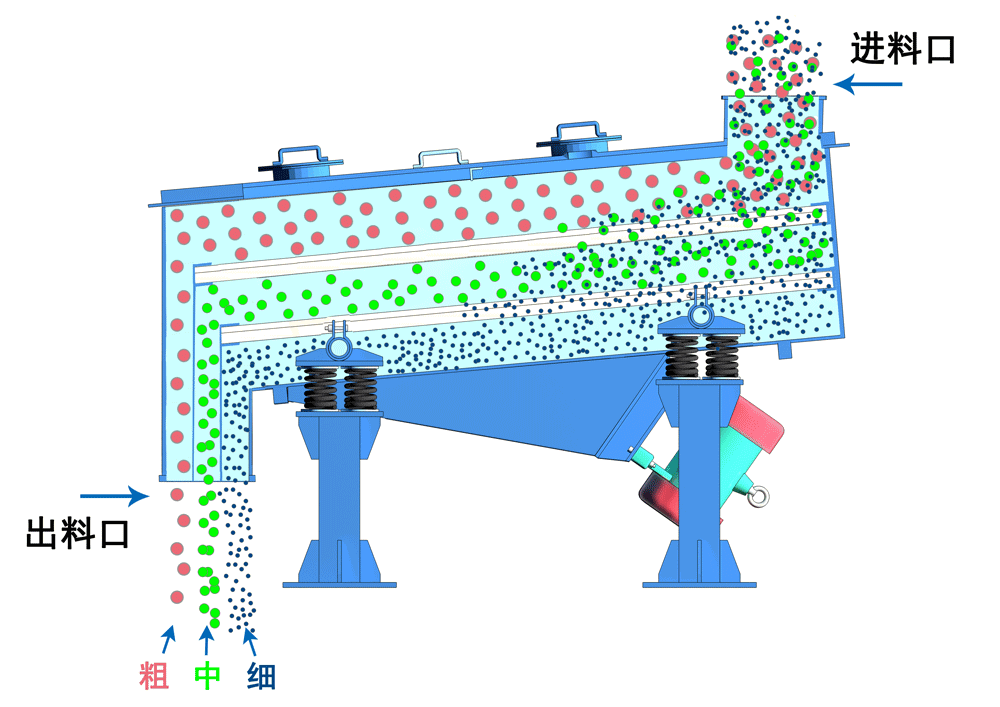

一、直線振動篩結構設計

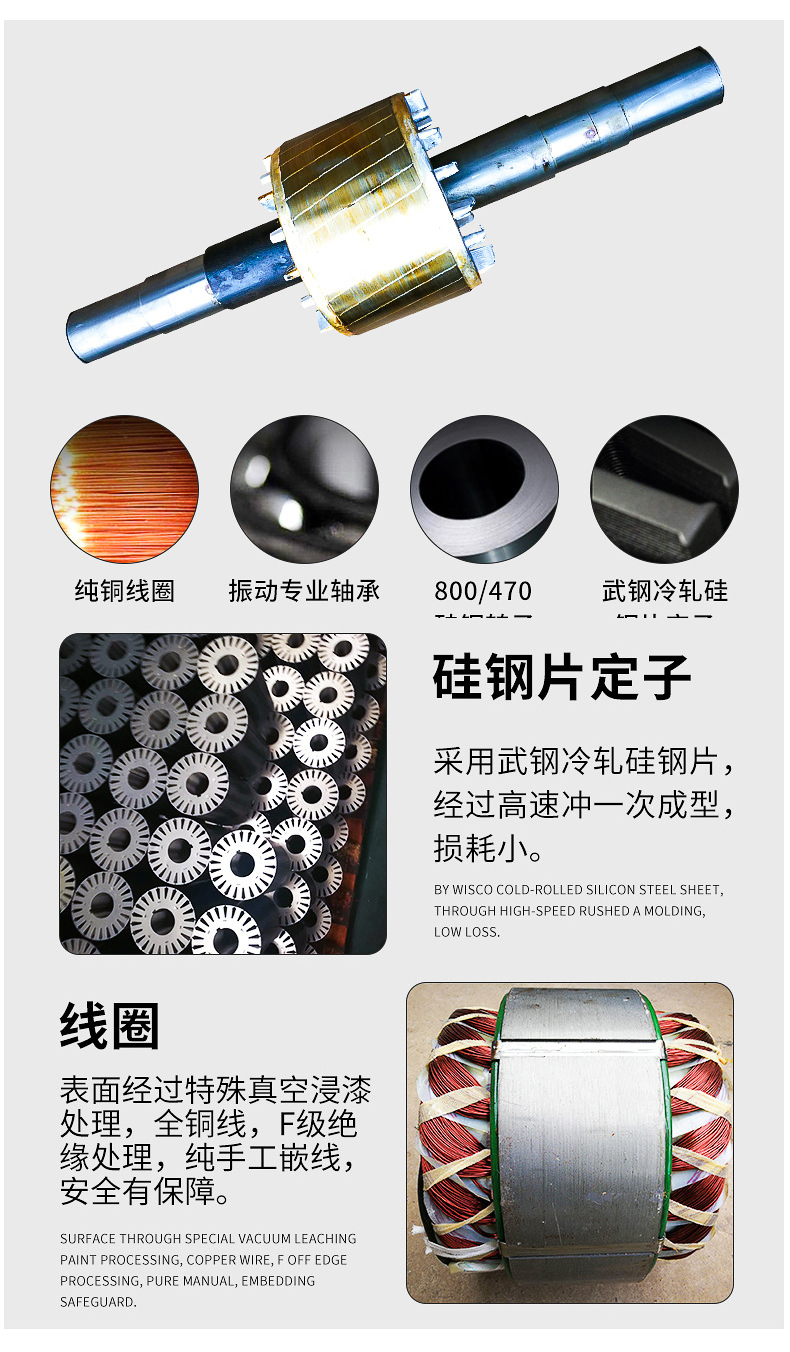

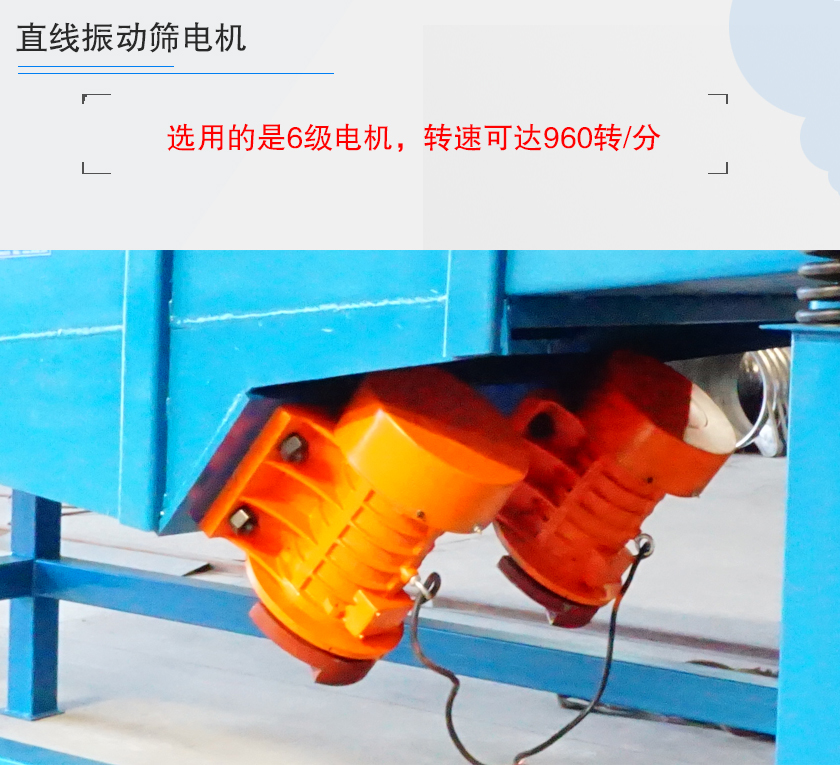

1、直線振動篩電機

直線振動篩采用雙臺臥式振動電機驅動，選用的是6級電機，轉速可達960轉/分，相較于其他精細篩分設備，直線振動篩產量會更大。

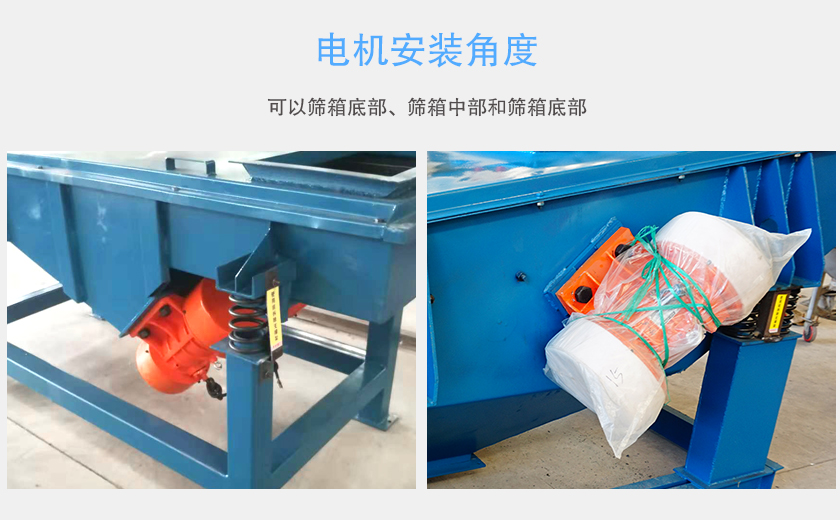

2、電機安裝角度

直線振動篩振動電機安裝可以根據用戶要求和現場情況來設計，可以篩箱底部、篩箱中部和篩箱底部，如果用戶場地過窄，可以將電機安裝在設備的上部或者下部，對于直線振動篩出料口距離較低時，可以將電機安裝在機身兩側。

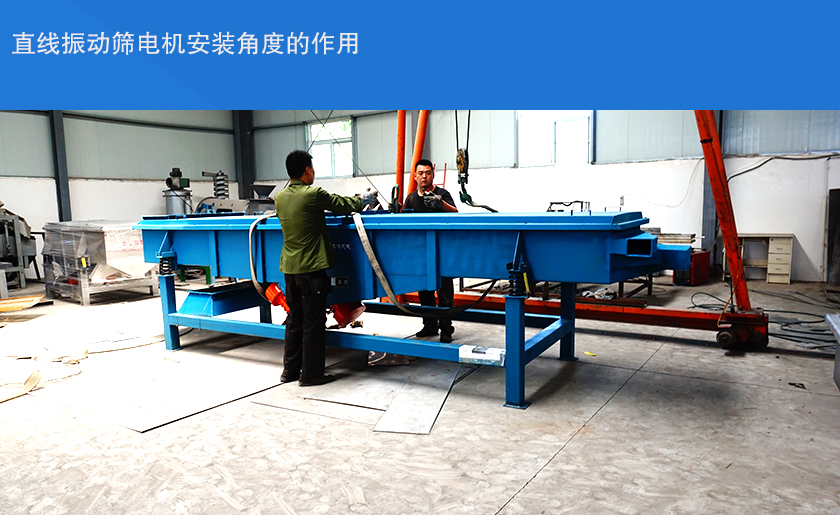

直線振動篩電機安裝角度的作用：直線篩電機安裝角度是可以調整的，角度不一樣，其產生的振幅大小也不一樣，一定傾角的直線振動篩，可以有效的提高篩分產量，增大生產效率，傾角越大，則篩分越快，物料與篩網接觸的時間也更短，則篩網使用年限也會增加，角度過大。則容易造成篩分精度達不到，影響篩分質量，所以，直線振動篩的振動電機在安裝時，角度的選取很重要，客戶在開機使用直線振動篩前，應根據生產需求，調整好角度，一般直線振動篩廠家在篩機出廠前，將其角度調整為45°。

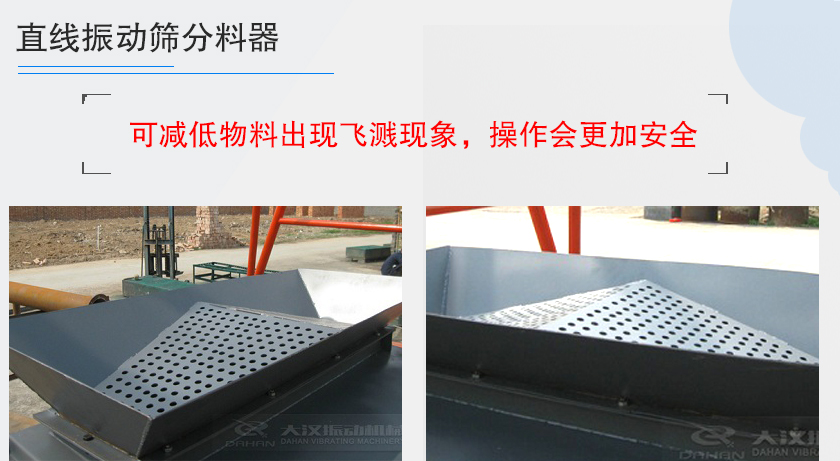

3、直線振動篩分料器

大漢直線振動篩在其進料口部位加裝了傘形分料器，可以有效防止用戶在給料過程中施加給篩網的壓力和重力勢能，能夠減少物料在進料口堆積的現象，由于在進料口加裝分料器的原因，可減低物料出現飛濺現象，操作會更加安全。

4、直線振動篩密封

大漢直線振動篩采用了全封閉結構，篩箱箱體和密封蓋采用V型槽鏈接，增加密封墊進行密封，可以有效降低物料在篩分過程中的粉塵飛揚現象。

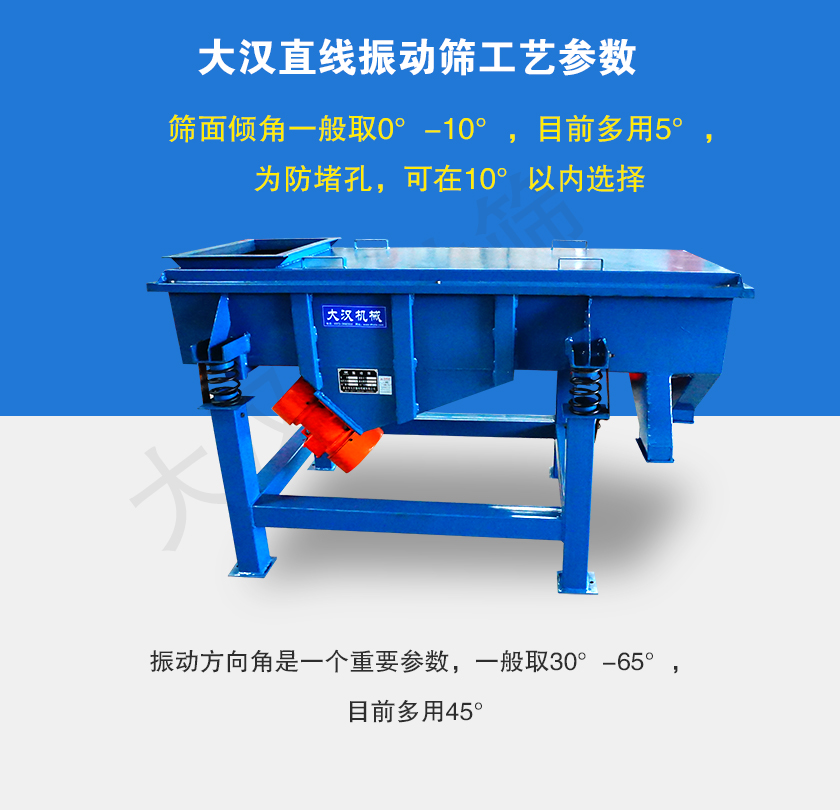

二、大漢直線振動篩工藝參數：

①篩面傾角一般取0°-10°，目前多用5°，為防堵孔，可在10°以內選擇；

②振動方向角是一個重要參數，一般取30°-65°，目前多用45°；

③主要參數是振幅和頻率，慣性振動篩的振動幅度要求相對大些，以便將篩孔附近的物料拋出篩面，同時還可以降低堵孔的概率，但是也不可以太大，太大了會對振動頻率產生影響，還可能使振動強度加大，會降低振動篩的可靠性，使用細篩時一般選擇較小振幅，粗篩選擇的振動幅度較大。

對于直線振動篩，用于大塊物料篩分時，取振幅為12mm～14mm，用于脫水、脫介、脫泥時，取振幅為8mm～14mm，其中振幅取大值時的篩孔要相應大些，相反地取小值時篩孔要小些；

④振動頻率一般為700次／分～900次／分。

三、直線振動篩應用

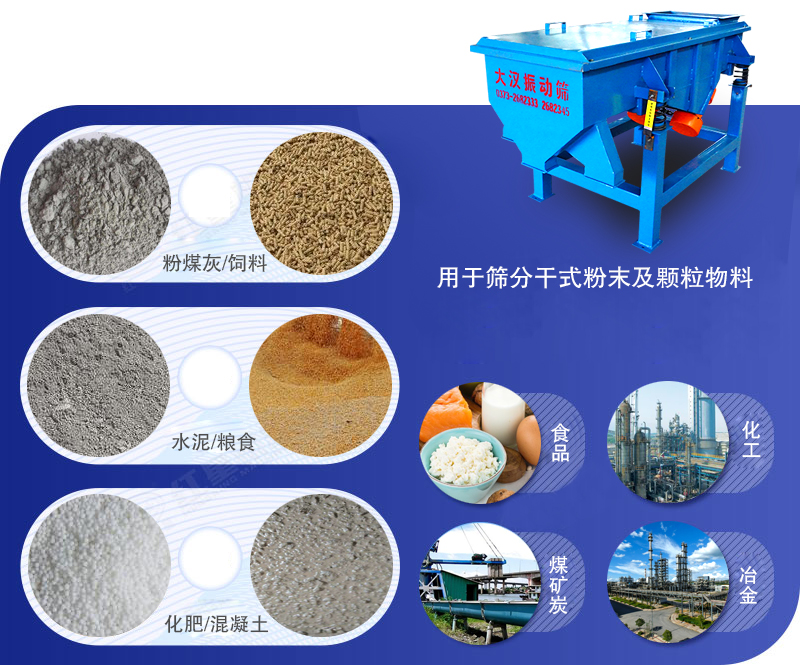

直線振動篩主要用于篩分粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料，廣泛用用于食品、化工、醫藥、建材、糧食、化肥、碳素、磨料等行業，大漢直線振動篩每小時篩分產量可以達到20噸，篩分效率在96%以上。
